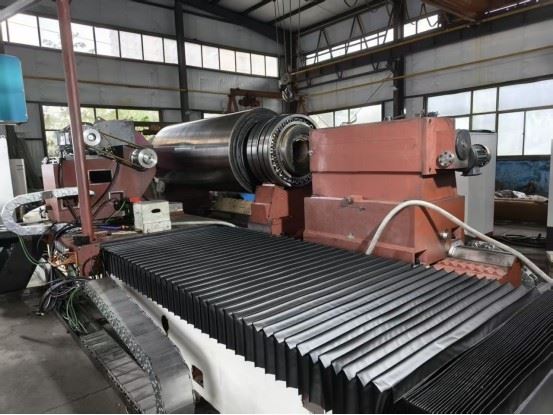

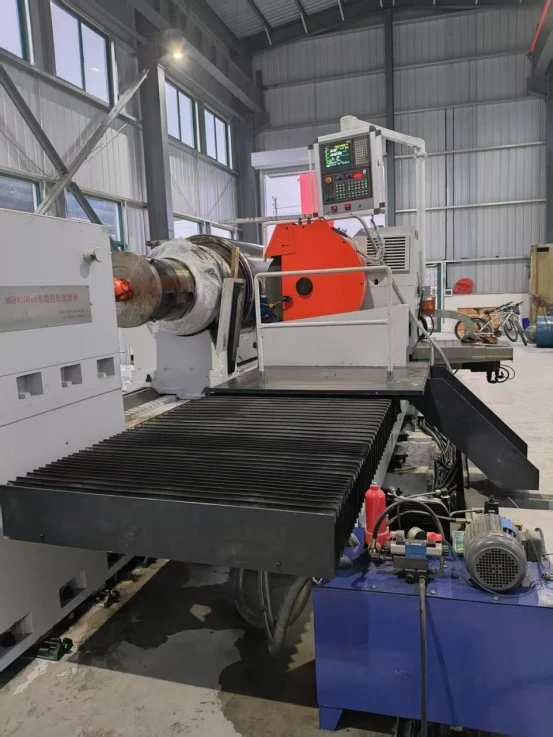

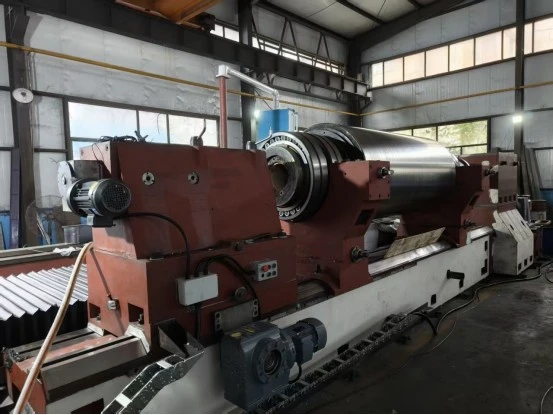

Moulin cylindrique



Puissance masin bi yépp: 15kW - 22kW
traverse de traitement: 500-800cm3/h, maximum: 1200cm3/h
Njaxas bu jaar yoon: H6-H8
Guddaayi fiil bi (mm): 1000mm
Diamètre de forage (mm): 50mm-400mm









 Liggéeyukaay bu yomb te baax

 ay laaj yu ndaw ci operatër yi
 Diiru jubluwaay bu gëna gàtt ak njariñu liggéey bu gëna mag





 masin honing bi ci biti mën na yokk njubteg formileer bi
 masin honing bi ci biti mënu soppi barab bi
 konsentrisite mënu ñu ko saafara





Royuwaay	Guddaayi forage (mm)	Diametru forage (mm)	TAIL L(mm)	TAILLE W(mm)	TAILLE H(mm)	Diisaay (kg)
WYH-3000	3000	φ50-φ400	5024	870	950	3700
WH-5000	5000	φ50-φ400	81024	870	950	4700
WH-6000	6000	φ50-φ400	93024	870	950	5200
WYH-8000	8000	φ50-φ400	11540	870	950	6000
10000	10000	φ50-φ400	13540	870	950	6800
12000	12000	φ50-φ400	15540	870	950	7500
15000	15000	φ50-φ400	18540	870	950	9500
WYH-16000	16000	φ50-φ400	19540	870	950	10500
18000	18000	φ50-φ400	21540	870	950	13500
20000	20000	φ50-φ400	23540	870	950	15500





Masin honing bi mën na honer cercle bi ci biti ci pièce yu am diametre yu tollu ci diggante 50 mm ba 400 mm ak guddaay yu tollu ci diggante 1000 mm ba 20000 mm.



• 500-800 cm³/h (gëna bari ba 1200 cm³/h).
• Dimension yi ñuy jëfandikoo: h6~h7.
• Surface bu ñaq bi ñuy liggéey: Lu néew wala lu tollu ci Ra0.4.
• Diisaay bi gëna mag ci pièce bi ci kaw: 10000 kg.
• Puissance jumtukaayu masin bi yépp: 22 kW.
• jumtukaayu masin sargu - kàttan porte: 10T

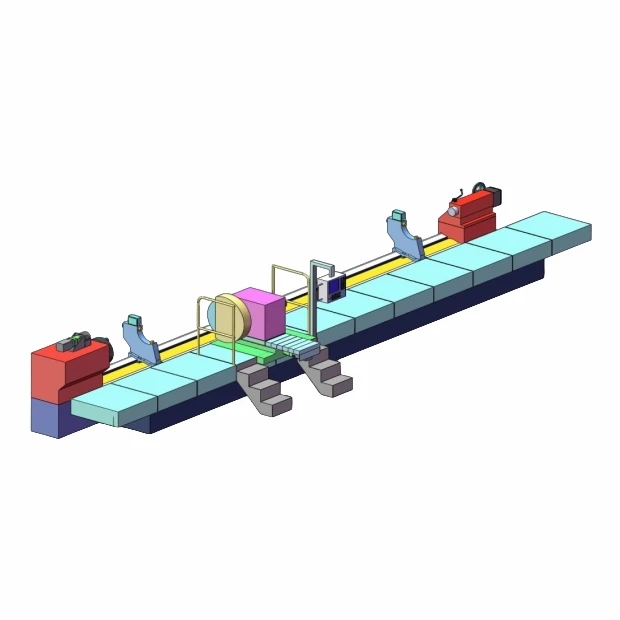

Figure 1 Machine à bonne externe





Motëru fiil bi: 13.5 kW.
Motëru alimentation: 1 kW.
Puissance moteur alternateur: 4.8 kW.
Moteur de siège de soutien: 1 kW
Motëru yéegal toogukaay biy jàppale: 2 kW.





Machine honing bi dafa gëna am boîte à fuse, boppu honing, yaram lal, pièce de travail (faculté), mecanisme alternateur, tailstock, sistem operation de contrôle, sistem de refroidissement, ak couche externe.



Composition de un masin de honing externe





Fuse bi : GB A2-15.
Fuse bi jaar ci-diametru pax mi: 95 mm.
Pax mi am conique ci kanam gi ci fuse bi: metric 100.
Gaawaayu fiil bi: transmisioŋ bu am 2 gaawaay buy soppiku saa yu nekk.
Gaawaayu fiil bi: 39 tr/simili ba 330 tr/simili.
Diametru mandrin ñeenti jaw: φ 500 mm.
Pompu diwu lubrifiant: 6 L/min.



Melokaanu boîte fuse





Boppu honing bi dafay jëfandikoo ñatti -kadre yu am structure, lu mëna def floating ci yoon yu bari; Floating bi am ci yoon yu bari ci boppu honing bi dafay tax pièce bi nekk ci digg bi ci diggu liggéeyu honing bi.

Boppu honing bi dafa am mekanismu toogukaay buñ defaree diw, benn kaadaar bu ci biir, benn kaadaru digg, benn kaadaru biti, ak benn sistem buy ekilibre. Feed xeer diw dafay doxal motëru feed bi ci biir kaadar bi, te dafay jaar ci reducteur, engrenage bisel, vis, sentiir synchrone, ak pënu synchrone. Prograam bi moo koy dundal ci saasi



komposisioŋu boppu



Lëkkaloo gi am ci digganté kaadar bi ci biir ak kaadar bi ci digg mingi aju ci arbre yi ci kaw ak yi ci suuf ci kaadar bi ci biir, ci mekaniismu biy rul ak gliise, ak ci mekaniismu yeexal bi. Kadre bi ci biir mën na xalangu, gliise ci kaw ak ci suuf, balanse ci cammoñ ak ci ndeyjoor ci biir kaadar bi, te amna sistem buy balanse azot ngir wàññi diisaayu boppam ci kaadar bi ci biir ak ci yeneen cër yi. Amna mecanisme vis drive, mecanisme wàññi, ak servo moteur ci biir kaadar, lu mëna xam cammoy ak ndeyjoor ci xeer diwu toogukaay mekanism, ak xam feeding ak shrinking xeer diw.

Barab bi ñuy samp mekanismu toogukaay oilstone bi dañu koy méngale ak tolluwaayu liggéey bi. Pointer seat oilstone mingi méngoo ak barabu regle boppu honing bi. Xeetu diw bi dañu koy fikse ci mekanismu seat oilstone bi jaaraleko ci bloku pince oilstone bi, te loolu mën na gaaw te yomb defar barabu seat oilstone bi ba noppi wecci oilstone bi.



Mecanisme de siège en pierre d'huile





Pièce de travail bi gëna am arc -forme pièce de travail bi, mecanisme bras balancement, mécanisme de livée, etc. La force maximale de soutien est 30 kN, la corse du cadre de soutien est réglable dans le gamme de 0-280 mm et le mécanisme de soutien de rokeller est de mm1 nylon ngir moytu xoosu pièce de travail bi.

Jumtukaayu masin bi mën nañu ko def ak ay jumtukaay yuy tëye pièce bi ñuy liggéey ngir moytu pièce bi xoosu wàcci.





Tolluwaayu pièce de travail bu jub





Support pièce de travail en état collapsé



diagram eskematik bu pièce de travail biy jàppale kaadar bi





Mekanism biy soppiku dafa am benn ensemble boîte pignon buy dox, ensemble boîte pignon buy dawal, benn plaque drag, benn plaque buy boole chaine, benn groupe bracket chaine, benn chaine, benn chaine drag, ak ñoom seen. piñon, ak caden.

Gaawaayu alal: 1 m/min ba 25 m/min



diagram eskematik bu mekanism alternage biy boole boîte de pignon





Tailstock amna benn composant bu njëkk ak benn tailstock, ñu defaree ko surcharge ci kaw, ak tailstock bu 280 mm.



diagram eskematik bu geen gi





Jumtukaayu masin bi dafay jëfandikoo sistemu njiitu ordinatër usine bu mat sëkk, ak ekraŋ LCD bu 15 puus ngir liggéey, interfaas bu yomb jëfandikoo, kàttanu joxe xibaar bu yaatu, ak liggéey bu yomb te baax.

Dajale done ci jamono dëgg, feedback ci jamono dëgg-, ak yamale parametru liggéey bi suñuy liggéey. Base de done dinaamik parametru liggéey bu dëgër, operatër bi soxla du lenn ludul dugal diametre bi ci biti ci pièce de travail bi, jumtukaayu masin bi dafay defar ci saasi gaawaayu fiil bi ko méngoo, engrenage boîte à fiil bi, tolluwaayu sargal bu gëna mag, couple bu gëna mag ci aar ak yeneen parametre. Wàññil liggéeyu operatër yi te moytu njuumte ci liggéey bi.

Sistem biy saytu li ñuy woowe xeer diw mën na gis barab yu kawe yi ak yi wàcci yi, ak itam cone bi ci biti ci pièce bi ñuy liggéey ci diir bi ñuy liggéey, ba noppi di leen wane ci diir bi ñuy wane ci ekraŋ bi ci forme graphique. Ci wàllu poñ yu kawe ak yu wàcci yiñ gis, jarul ñu jëfandikoo loxo, te jumtukaayu masin bi dafay defar boppam ci poñ yu kawe yi ci diir bu gàtt; Su courbe biy liggéey jegee ligne bu jub, cylindricité bu cercle bi ci biti dafay gëna dëppoo. Dafay jàppale itam defar tànk yu gàtt ak loxo, ak fréquence ak yaatuwaayu tànk yu gàtt yuñ mëna regle. Natt ci net bi ak prograamu jubbanti otomatik ngir sargal liggéey mën nañu def njiitu otomatik honing lokal.

Ekraŋ biñ mëna prograam mën na dugal ci lu yomb dayo pièce bi ñuy liggéey ba noppi xayma gaawaay bi war ci fiil bi. Ekraŋ biy laal mën na wane itam jamonoy liggéey ci jumtukaayu masin bi: charge fiil, point yu kawe ak yu wàcci ci cercle bi ci biti ci pièce bi ñuy liggéey, position boppu honeng, time honing, feed rate, range doole, ak ñoom seen. Aparey bi amna fonction buy defar piis yi ci saa si. Ginaaw ñu gisee barab bi diametre bi ci biti pièce bi ñuy liggéey dafa yaatu lool, mën nañu taal defar otomatik bi ngir defar ci saasi ci diggante bu gàtt ci barab boobu.



Interfaasu ordinatëru nit





Sistemu seddal bi amna aparey buy segg bu am ñatti - etape, lu ci melni pompu diw, separatëru magnetik, segg buum këyit, ak ekraŋu segg. Diwu honing bi njëkk jaar ci separatër magnetik, bi mëna dindi ci saasi lu gëna bari ci potoxo poudre wen ci diwu honing, ba noppi mu jaar ci filtre këyit, ci la poñ bi gëna bari ci poudre wen ak poudre doj diwu ci diwu honing dindi nañu ko. Fi ñuy jeexalee mooy fluid biy seddal biy wër, ñu koy jox pièce bi jaare ko ci filtre reservoir bi, pompu diw bi ak tuyo bi. Bariwaayu diwu seddal bi mën nañu ko méngale ak ni mbir yi di demee, te interruptëru seddal bi mingi féete ci weneen wetu boppu honing bi.





Rugosse surface: Lu néew wala lu tollu ci Ra12.5.
Rond: Lu néew wala lu tollu ci 0.3 mm.
Angle conique: Lu néew wala lu tollu ci 0.2 mm/m.
Cone général bu pièce de travail bi moo gëna néew wala tollu ci 1 mm.





1. Limu tabb
Baalnu nga xoolaat Annexe 1 ngir am ci leeraay.

2. Jumtukaay yiñ soxla ngir samp jumtukaayu masin.

3. Done teknik
Téere sistemu seytu nimero mekanik ak elektronik, sertifikaa di wane ni produit bi mën na liggéey.





1. Li ñuy laaj ngir samp jumtukaay, debug, tàggat ci liggéey, ak ñoom seen
Laata ñuy njëkka nangu produit bi, furnisër bi moo wara nangu ci wàllu laaj bi ba noppi matt liggéeyu njëkka nangu bi. Aparey bi dina yegsi ci barab bi, ba noppi kilifa yi yor serwiis bi dina yegsi ci ki koy laaj ci diir bu weesuwul 20 fan ginaaw biñu joxee yëgleb serwiis bi ngir samp, debug, ak natt jumtukaayu masin bi. Instalaasioŋu aparey bi mooy ki koy jaay, te moom moo wara joxe jumtukaayi instalaasioŋ yi ak tabax yi. Furnisëer bi dafa wara topp sàrti liggéeyukaay bi ci diiru instalaasioŋ bi ba noppi di toppatoo liggéeyu 5S bi ci liggéeyukaay bi ci diiru tabax bi. Instalaasioŋ bi ak debug bi dina ñu ko jeexal ci diir bu weesuwul 60 fan. Ginaaw instalaasioŋ bi ak debugging bi, dina ñu def produit buy jéem ba noppi ñu nangu ko ci anam wi ñu ko santaane. Furnisëer bi dafa wara tàggat operatëru jëndkat bi ak ñiy toppatoo ci barab bi, diiru 7 fan; Ndaw yiñ tàggat dina ñu def ay evaluation theorique ak pratique yu ñuy amalee ci wàllu joxe ak laaj ñoom ñaar ba keroog ñuy mëna dëppoo ak li ñuy laaj ci liggéey bi.

2. Diiru garanti kalite
Diiru garanti kalite bu aparey bi mooy 12 weer. Ci diiru gaaraati bi, su amee jafe-jafe kalite wala jafe-jafe yu bawoo ci defar bu baaxul ci aparey bi wala yeneen furnisër yi, defarkat bi dafa wara defar wala wecci aparey bi ci saasi te doo fay, ba noppi debug ko nimu waree.

3. Serwiisu ginaaw njaay
Sudee aparey bi dafa yàqu ci diiru gaaraati bi, furnisër bi dafa wara tontu ci diir bu weesuwul 4 waxtu ginaaw bimu jotee yëgle bu jóge ci jëndkat bi. Sudee furnisër bi dafa wara dem ci barabu liggéey bi ngir ñu defal ko, furnisër bi dafa wara yegsi ci barabu jëndkat bi ci diir bu weesuwul 48 waxtu.

4. Instalaasioŋu jumtukaay
Instalaasioŋ bi ekipmaa bi dafa wara jàppale operatëri masin yi ci wàllu laaj, ba noppi ñu jox operatër yi tàggat liggéey ci structure ak njàngalem liggéeyu masin bi, boole ci saafara jafe-jafe yu yomb, ci diiru instalaasioŋ masin bi.





1. Jumtukaay masin bi defna 3 fan di liggéey bu baax, ak performance ekipmaa bu dëgër ak kalite produit bu méngoo ak li ñuy laaj ci xarala yi.

2. Lépp luy jumtukaayi kuuraŋ yi ñuy jëfandikoo ci aparey yi, produit yu am kalite lañu ko defaree, suko defee ñu mëna doxal bu baax.

3. Aparey bi war na doxal bu baax, yor ko ci anam wu yomb, te baña senn diw wala bruit bu jaarul yoon.

4. Furnisëer bi dafay garanti ni bépp cër bu jumtukaayu masin bi daa bees.





1. Ñatti baril (200 L/baril) diwu honing dañu ko wara jënd ci model bi furnisër bi tànn balaa ñuy nangu.
2. Trial machining pièces de travail (pièces de travail avec dimensions dans le gamme de machining masin honing)
3. Honing oilstone (furnisseur bi du joxe tuuti ci oilstone ngir jëndkat bi xool ak natt pièce de travail).



Annexe 1: Limu tabb
Limu ak devis bu masin honing bi ci biti



Nimero serie	Tur	Xalaat	Xeet
1	gan	20000	LRT
2	fiil	14.5 kW	Dench
3	Dawalkatu motëru fiil	14.5 kW	Dench
4	motëru alimentation	1 kW	Schneider
5	Dawalkatu motëru feed	1 kW	Schneider
6	Motëru alternatif	4.8 kW	Schneider
7	Dawalkatu motëru alternatif	4.8 kW	Schneider
8	sistemu seytu numérik	WYH-1	LRT
9	Ekraŋ buy laal	15 pouce	Schneider
10	doxalin		NSK
11	couplage		Italie
12	lëkkalekaayu aviation/ jumtukaayi kuuraŋ		Schneider
13	Kadre lall/tole		Liruit
14	Sistemu segg	santrifug	Turbo-tàqalekat
15	rail	Peer guide lineaire
17	Àndaaleb kuuraŋ		Schneider
18	koposaŋ pneumatik		AirTAC

Fi ñuy bàyyi xel mooy: Ndax yenn màrku motëri ak dawalkat yuñ indi ci bitim réew dañuy yàgg, mën na am jafe-jafe ci diiru joxe gi wala ñu baña mëna joxe. Sudee mënu ñu joxe wala indi jafe-jafe ci joxe gi, defarkat bi ak laajkat bi dina ñu waxtaan ngir ñu bokk tànn yeneen produit.





honing bi ci biti xeetu liggéey la buy jeexal. Boppu honing dañu koy jëfandikoo ngir amal yëngu reciprocating bu yeex ak yëngu rotational ci kaw surface pièce de travail bi. Macceer yu ndaw yi dañu leen di dindi ba noppi gëna baaxal surface bi jaaraleko ci dagg ak extrusion abrasif ak surface pièce de travail. Masin honing yi ci biti dañu leen di gëna jëfandikoo ngir jeexal surface cylindrique ngir am surface bu baax te baax





Masinu yëy bu silindrik bi dafay yëy jaaraleko ci diggante pënu yëy biy wëréelu ci gaawaay bu kawe ak kaw pièce bi ñuy liggéey. Roue grinding bi dafay dagg ci saasi pièce bi ñuy liggéey ngir dindi yeneen mbir ngir mëna dëppoo ak dimension yi ak forme yiñ soxla. Processus yëy dafay faral di nekk dagg bu dëgër. Barab bi pënu yëy bi ak pièce biy liggéey dafay defar dooley dagg bu rëy. masin buy yëy silindrik bokk na ci jumtukaayi dagg yu dëgër





Masin honing bi ci biti moo gëna baax ngir liggéey ci batone piston silindre bi ndax masin honing bi ci biti mën na joxe kalite surface bu yéeg lool, njub geometrik ak performance lubrication, loolu mooy gëna baaxal sealing bi ak durability bu silindre bi





1:15 at ci liggéeyum gëstu ak defar masin honing
2: Losisel buy doxal masin Honing ak yelleefi moomeel intelektuwaal bu moom boppam
3: Motër bi ak jumtukaayi kuuraŋ yi ñu ngi bawoo ci màrku Europe wala Japon
4: Koolute gi ñu ngi ko xamee ci marse bi
5:Ekipu teknik bu baax
6:Ekipu serwiisu ginaaw-jaay bu baax





1: 2010 ba leegi, defarkatu masin honing bu siiw lool ci marse bu Chine.
2: Am nanu ekip bu am xam-xam, ndaw, am responsabilite.
3: Am nanu ekip teknik bu baax. Danuy tiitaroo sunuy produit.
4: Gaaraas kalite! Laata ñu koy jox kiliyaan bi, bànxaasu usin bi yor kalite bi dafay saytu kalite bi bu baax.
5: Personnaliser masin honeng ak jumtukaay yu méngoo ak bëgg-bëggu kiliyaan yi ngir honing pièces workpieces.
